Konsten att rädda dina vinylspår med rätt tonarmsgeometri

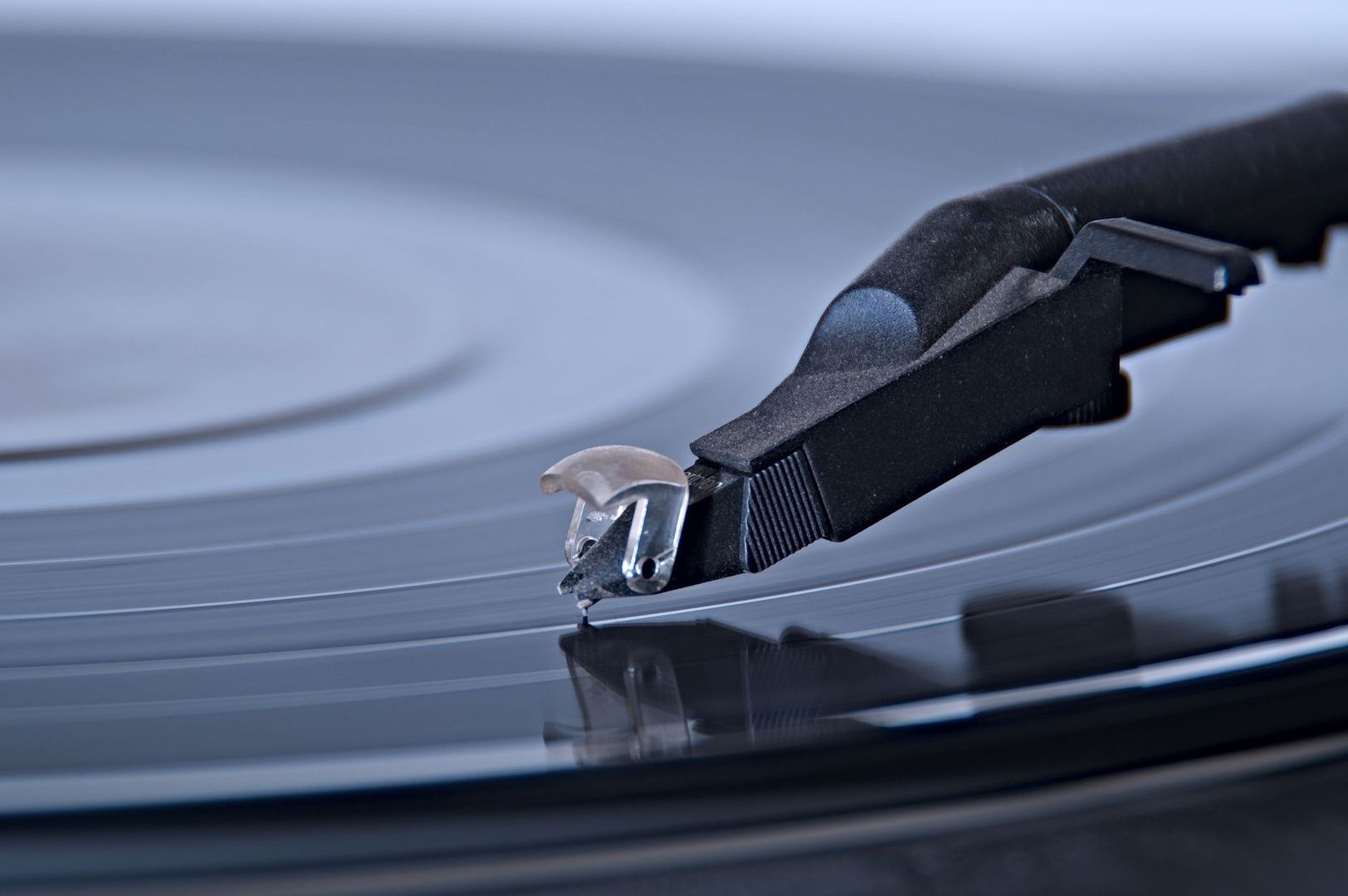

En vinylskiva är ett mekaniskt lagrat musikmedium där hela ljudbilden finns som mikroskopiska variationer i två spiralformade spårväggar. Nålen följer dessa variationer med en precision som är svår att föreställa sig. Därför påverkar tonarmens geometri, nåltrycket och pickupens vinklar inte bara detaljrikedom och dynamik, utan också hur länge en pressning kan spelas utan att ta skada. En korrekt inställd skivspelare låter en välpressad jazzskiva behålla sin luft, låter en tät rockmix hålla ihop och ger även känsliga pianoinspelningar en renare attack.

Felaktiga inställningar märks ofta först som s-ljud, hård diskant, grumlig bas eller en stereobild som drar åt ena sidan. Men problemet stannar inte vid hörbar distorsion. Om nålen ligger snett, trycker ojämnt eller tappar kontakten med spåret kan vinylmaterialet utsättas för permanent slitage. Det positiva är att tonarmskalibrering sällan kräver laboratorieutrustning eller ingenjörsexamen. Med en stabil arbetsplats, rätt verktyg och förståelse för grundprinciperna går det att skapa en trygg och repeterbar inställning hemma. För den som vill fördjupa sig i utrustningens mekanik finns även en praktisk testskiva för vinylsystem som kan användas efter den grundläggande justeringen.

Nåltryck och balans i praktiken

Nåltrycket är den vertikala kraft som pickupens nål utövar mot skivan. Det ska alltid utgå från pickupens tillverkarangivelse, helst inom det rekommenderade intervallet och ofta nära dess mittpunkt. Ett för högt tryck kan öka belastningen på både nål och spår, men ett för lågt tryck är inte automatiskt skonsammare. När nålen inte hålls stabilt i spåret kan den studsa eller delvis lämna spårväggarna. Den kortvariga, hårda kontakten vid mistracking kan då slita mer än ett korrekt, något högre tryck. Resultatet blir ofta tunn bas, vass diskant, sämre dynamik och i värsta fall repor.

Första steget är att avlasta antiskatingen och säkra att pickupen inte kan slå i tallriken. Tonarmen ska hanteras med nålskyddet på när det är möjligt. Balansproceduren etablerar nollpunkten, alltså det läge där armen svävar horisontellt utan att nålen belastas av ett inställt nåltryck. Följ denna ordning:

1. Ställ antiskatingreglaget på noll eller avlasta den hängande motvikten enligt tonarmens instruktioner.
2. Lossa tonarmen ur hållaren och flytta den försiktigt över tallriken, utan att sänka den mot skivan.
3. Vrid den bakre motvikten tills armen svävar fritt och ligger ungefär parallellt med skivans yta.
4. Håll motvikten stilla och vrid den graderade ringen till noll, om tonarmen har en separat skala.
5. Vrid sedan hela motvikten till pickupens rekommenderade värde, exempelvis 1,8 gram, och kontrollera inställningen på nytt.

Motviktens skala är användbar, men den är inte ett precisionsinstrument. Friktion, toleranser, pickupens vikt, en lutande spelare eller ett mindre mekaniskt slag kan göra att den faktiska kraften avviker från siffran på ringen. En digital nålvåg mäter i stället kraften vid nålens verkliga arbetsposition och är därför det säkrare valet. Placera vågen på skivan, nära den höjd där nålen normalt spårar, och sänk nålen försiktigt på mätpunkten. Justera i små steg tills värdet stämmer. En skillnad på omkring 0,1 gram kan påverka avancerade pickuper, särskilt när det gäller spårning av starkt modulerade innerkanaler. Ett användbart komplement är en digital nålvåg för regelbunden kontroll.

Fysiken bakom antiskating och spårningskraft

När nålen rör sig genom spåret uppstår friktion. Eftersom nålen sitter monterad i en vinkel och tonarmen rör sig över skivan bildas en kraftvektor som tenderar att dra armen inåt, mot centrum. Denna rörelse kallas skating. Antiskating skapar en motsatt kraft så att nålen får jämnare kontakt med vänster och höger spårvägg. Utan tillräcklig kompensation kan den ena stereokanalen belastas mer, vilket ger kanalobalans, hårdare återgivning och ojämnt slitage. För mycket antiskating kan däremot flytta belastningen åt andra hållet.

Skatingkraften är inte konstant över hela skivsidan. Den påverkas bland annat av nåltryck, nålprofil, spårets modulation, friktion och var på skivan nålen befinner sig. Därför finns ingen inställning som är perfekt i varje position. Börja med tillverkarens rekommendation och använd sedan en testskiva eller noggrann lyssning för finjustering. Vanliga metoder är:

• Ställ mekaniskt antiskating ungefär lika högt som nåltrycket som startvärde.
• Justera en hängande tråd och vikt enligt tonarmens graderade lägen.
• Använd ett slätt testområde med försiktighet, eftersom en blank yta inte beter sig exakt som ett modulerat spår.
• Lyssna på testtoner och starka passager i båda kanalerna, men avbryt om nålen mistrackar.

En testskiva med separata kanaler och spårningssignaler kan göra bedömningen tydligare. Ortofons testskiva innehåller bland annat referenstoner, frekvenssvep och spårningstester från 50 till 100 mikrometer peak. Den bör användas först när pickupens grundinställning, nåltryck och antiskating redan är rimligt korrekta. Hög volym gör inte testet bättre, och tungt modulerade testspår bör inte spelas upprepade gånger på en dyr eller sällsynt pressning.

Horisontell vinkel och pickupjustering med protraktor

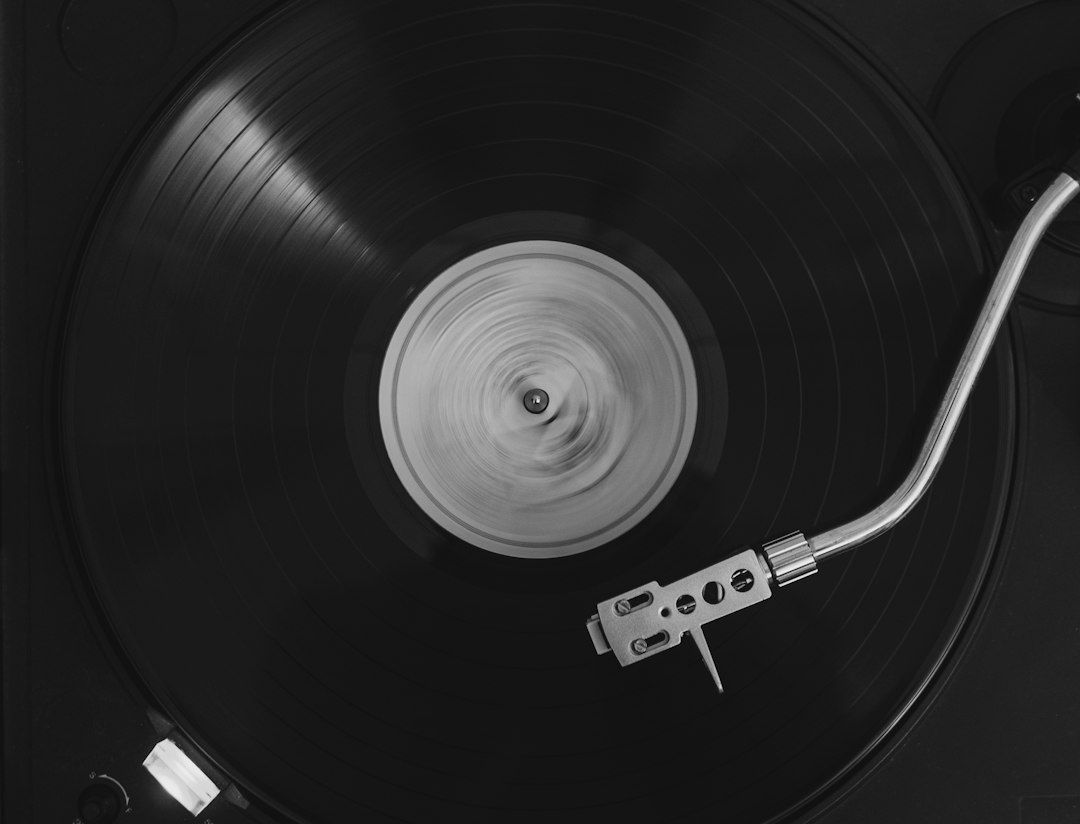

På en radial tonarm rör sig pickupen i en båge, inte i en helt rak linje från skivans ytterkant till etiketten. Därför kan nålen bara vara exakt tangentiell, alltså parallell med spåret, vid vissa punkter. Överhäng beskriver hur långt nålspetsen sticker fram i förhållande till tonarmens rotationscentrum. Rätt överhäng och korrekt vridning av pickupen minimerar det horisontella vinkelfelet. För stort fel hörs ofta som ökande distorsion mot slutet av skivsidan, där innerkanalerna redan är tätare packade.

De vanligaste geometriska modellerna är Baerwald, Löfgren och Stevenson. Baerwald, ofta kallad L eller löst beskriven som tvåpunktsgeometri, fördelar det tangentiella felet över skivans användbara område och är ett vanligt allroundval. Löfgren kan optimeras för minsta genomsnittliga eller viktade spårningsfel, beroende på vilken variant och vilka parametrar som används. Stevenson placerar den inre nollpunkten närmare etiketten och kan därför vara intressant för skivor med musik ända in i de innersta spåren. Skillnaderna är små i teorin men kan märkas på långa klassiska verk, tät elektronisk musik och album där sista låten ligger nära etiketten.

En protraktor används genom att pickupen först monteras ungefär mitt i headshellens justerspår. Placera mallen enligt dess instruktioner och sänk nålen på den första nollpunkten. Rikta inte automatiskt efter pickupens plastkropp, eftersom den kan vara gjuten med små toleranser. Det är cantilever, nålbäraren, som ska ligga parallellt med mallens referenslinjer. Kontrollera därefter den andra nollpunkten och flytta pickupen i mycket små steg tills båda punkterna stämmer. En större alignmentmall med tydliga nollpunkter kan göra arbetet stabilare, men kräver alltid varsam hantering av nål och pickupkablar. En lupp hjälper till att se cantilevern, särskilt vid pickuper med smala eller asymmetriska kroppar.

Finliret med vertikal spårningsvinkel och azimuth

VTA, Vertical Tracking Angle, beskriver relationen mellan pickupens nålbärare och skivans yta. SRA, Stylus Rake Angle, handlar mer specifikt om nålspetsens faktiska vinkel mot spåret. Termerna används ibland lite löst, och den exakta optimeringen beror på hur pickupen är konstruerad och hur originalskivan skars. Som praktisk utgångspunkt bör tonarmen ligga ungefär parallellt med skivans yta när nålen spelar. En mycket tjock 180-gramsutgåva kan ändra vinkeln något jämfört med en tunn pressning, men jakten på en perfekt vinkel bör inte ske på bekostnad av säker mekanik.

Azimuth är pickupens vridning runt sin längsgående axel. Nålen ska i idealfallet stå vinkelrätt mot skivan, så att den följer båda spårväggarna symmetriskt. En felaktig azimuth kan minska kanalseparationen, ge fasproblem och göra stereobilden diffus. Det kan också skapa ojämn belastning på spårväggarna. På vissa tonarmar går azimuth att justera genom att vrida headshell eller tonarmsrör, medan andra konstruktioner kräver att pickupen monteras så rakt som möjligt utan att mekaniken tvingas.

Hemma kan en blocklinjal eller liten rätskiva hjälpa till att bedöma om tonarmen ligger parallellt med skivan under uppspelning. För azimuth kan en liten spegel placeras på tallriken, med stor försiktighet och utan att nålen riskerar att träffa den. Titta framifrån och kontrollera om pickupens reflektionslinje ser symmetrisk ut. Metoden är visuell och kan inte ersätta elektriska mätningar, men den avslöjar tydliga avvikelser. Små justeringar bör följas av provlyssning på välbekanta inspelningar, helst med tydlig centerbild, akustiska instrument och sång som ligger stabilt mellan högtalarna.

• Nivåjustera skivspelaren innan pickupens vinklar bedöms.
• Kontrollera VTA med nålen sänkt på den skiva som faktiskt ska spelas.
• Bedöm azimuth framifrån, inte enbart genom att studera pickupens ytterhölje.
• Lyssna efter stabil centerbild, ren diskant och likvärdig energi i båda kanalerna.
• Ändra en parameter åt gången och dokumentera läget om flera pressningar ska jämföras.

Låt din skivsamling blomma ut i ren dynamik

En välkalibrerad tonarm är inte en kosmetisk förbättring, utan en grundförutsättning för att vinylformatet ska fungera som avsett. Inför varje längre lyssningssäsong, och alltid efter att spelaren flyttats, bör följande kontroller göras:

• Se till att skivspelaren står stabilt och är nivåjusterad.
• Rengör nålen enligt pickupens rekommenderade metod.
• Kontrollera nåltrycket med våg.
• Verifiera antiskatingens utgångsläge.
• Inspektera överhäng, cantilever och azimuth om pickupen har fått en stöt.
• Lyssna efter nytillkommen distorsion som kan tyda på sliten nål eller ändrad mekanik.

Belöningen hörs snabbt. Basen blir mer fokuserad, sibilanter får mindre hårdhet och stereobilden kan öppna sig med en tystare bakgrund. På en omsorgsfullt pressad förstautgåva eller en svåråtkomlig raritet innebär rätt inställning dessutom att varje uppspelning sker med jämnare kontakt och mindre onödig belastning. Vinyl kan inte göras helt immun mot åldrande, men med korrekt geometri, rätt kraft och varsam hantering går det att bevara både ljudkvalitet och samlarvärde i årtionden.
